该设备质量优异,性能可靠,安全性更好.我们可以根据不同使用和工艺条件进行设计,选材,制造,以保证在各种不同的条件下设备的安全使用.

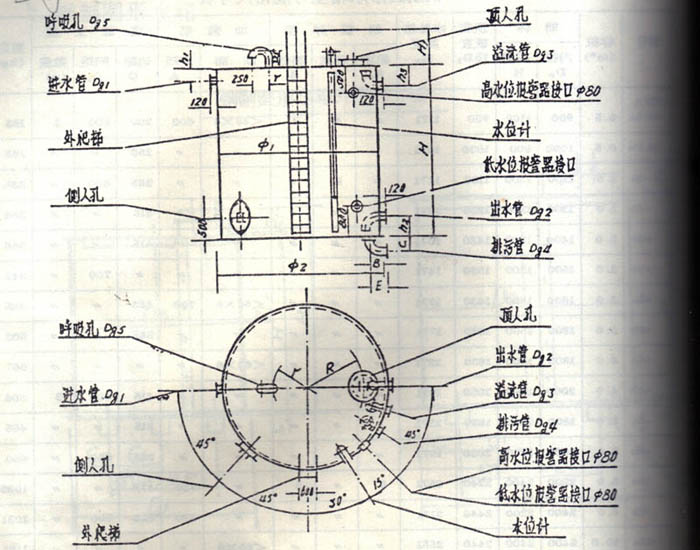

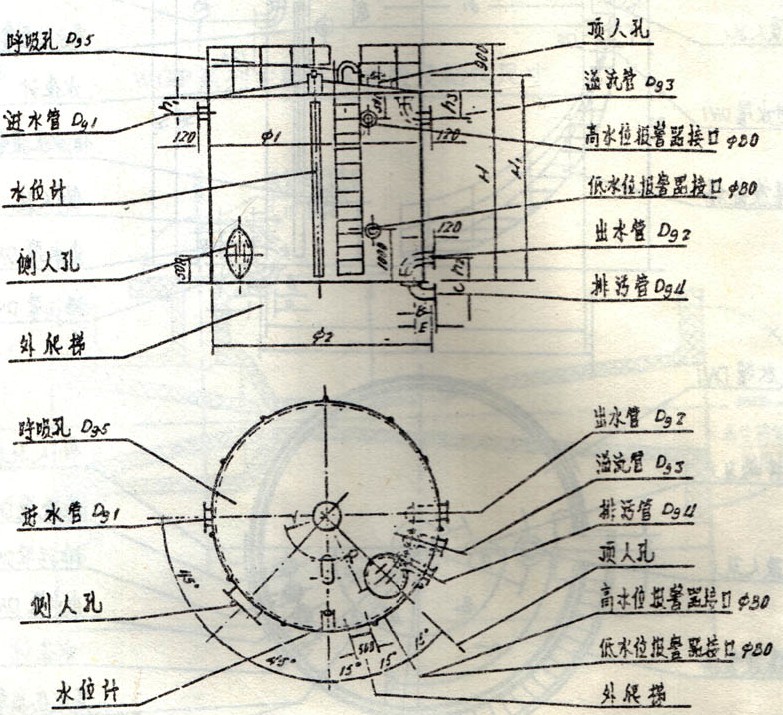

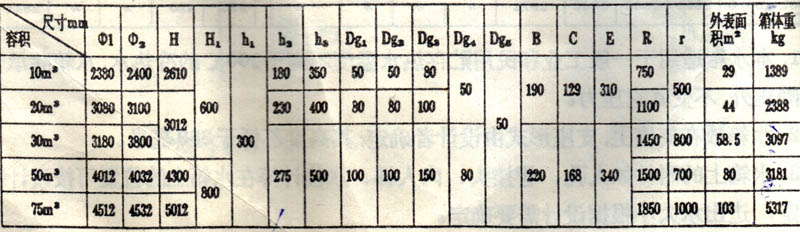

10-75m3圆形水箱
产品代号：
10m3----F-SX10-1 20M3----F-SX20-1 30M3-----F-SX30-1
50M3-----F-SX50-1 75M3----F-SX75-1
说明：
1.水箱的进水管.出水管.溢流管.排污管.人孔.爬梯.水位计.高低水位报警器接口，呼吸孔的定位方向与本图不符时，用户应在订货时担出。
2.水箱基础安工程设计需要自行决定，但要预留排污管件的安装位置，荷重中未计入保温层及超重系数，在使用时需注意。
3.外表面积包括底板外表面积。
4.水箱是否保温及保温厚度和防腐漆的种类由用户按设计要求自理。并在订货时注明，以决定管口长度。
5.30m3.50m3.75m3三种水箱均为现场组装。法兰均为pg1.0MPa.
附注：
1.进水管.出水管.溢流管.排污管.人孔.爬梯.水位计.高低水位报警器接口，呼吸孔定位方向与本图不符时，用户应在订货时提出。
2.水箱基础要予留排污管件的安装位置。
3.水箱的保温及保温厚度和防腐漆的种类用户按设计要求自理。
4.法兰均为Pg1.0Mpa.

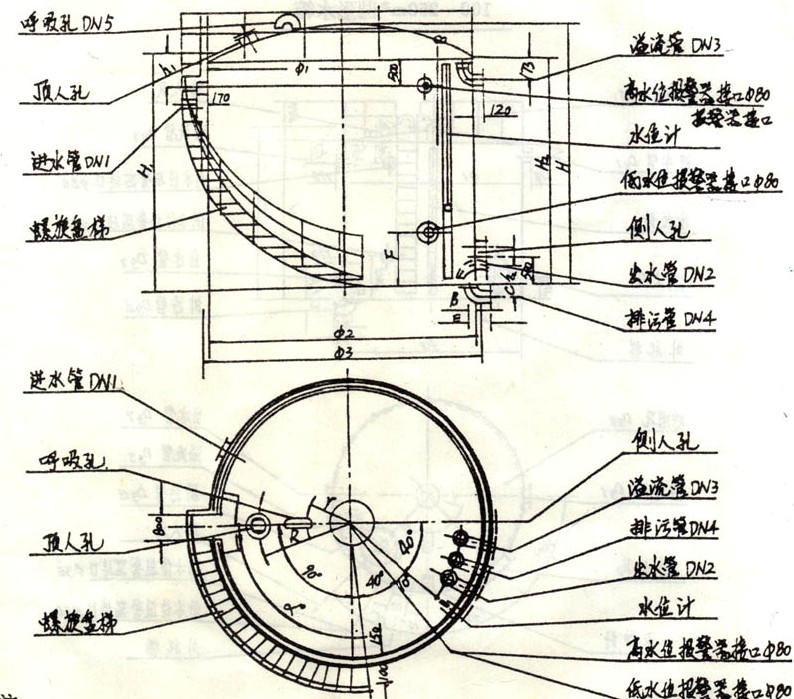

产品代号
100m3---S-SX100-1 150m3-----S-SX150-1
200m3---S-SX200-1 250m3----S-SX250-1
1.进水管.出水管.溢流管.排污管.人孔.爬梯.水位计.高低水位报警器接口呼吸孔的定位方向与本图不符时，用户单位应在订货时提出。
2.水箱基础要预留排污管件的安装位置。
3.水箱的保温及保温厚度和防腐漆的种类用户按设计要求自理。
产品代号
300m3-----F-SX300-1 400m3------F-SX400-1 500m3-----F-SX500-1
800m3-----F-SX800-1 1000m3-----F-SX1000-1
