一、概述 FA高效全自动净水装置是由本公司研制的系列产品，净水量分别为10、30、50、100、200吨/小时五个不同型号（特殊规格及要求可另行设计制造）。该系列净水装置集絮凝、成淀、排污、反冲、集水过滤等工艺中的精华之大成，无需人员操作而能达到单体全自动运行的系列净水装置，是实现水厂自动化管理的重要单元，再配以本公司生产的ZJ型自动加药装置及消毒设备，即可成为一个具有全套功能的净水站（厂）。

    二、适用范围 1.适用于水浊度小于3000mg/L的各类江、河、湖、水库等为水源的农村、城镇、工矿企业的水厂、作为主要的净水处理装置。 2.对于低温、低浊、有季节性藻类的湖泊水源，有其特殊的适应能力。 3.对高纯水、饮料工业用水，锅炉用水等作前置水处理的预处理设备。 4.用于各类工业循环水系统，可有效大幅度地提高循环用水水质。 5.用于中水到系统，以污水厂出水为水源，作净水回用水的处理设备。

    三、主要特点 1.除了对一级泵房及加药系统的管理外，净水装置本身从反应、絮凝、沉淀、集泥、排泥、集水、配水、过滤、反冲、排污等一系列运行程序，达到了自动运行的要求，值班人员只要定时作水质监视测定工作外，无需对净水装置操作管理。 2.高浓度的絮凝层，能使原水中的杂质颗粒，在其间得到充分的碰撞接触，吸附的机率，因而能适应各种原水的水温和浊度，杂质颗粒去除率高。在一定使用条件时，还具有除藻功能。 3.迅捷的泥渣浓缩室及可调式自动排泥系统，能保证多余的泥渣杂质及时排除，从而保证稳定的杂质颗粒去除率。 4..高效的絮凝及沉淀效果，使沉淀出水水质一直保持良好的状态。 5.新颖独特的集水系统及最低的集水水头，使集水更均匀有效，不仅提高了体积利用系数，因其集水水头极小，累积的省电效果客观。 6.净水系统自动化，既保证了净水系统的高效过渡，（在原水浊度小于3000mg/L时，滤后水浊度可保持在3mg/L以下）又能自动反冲洗，无需另设反冲洗水泵或空压机等电器设备，可节省大量的基建投资及日常运行、维修保养费用。 7.自耗水率低约在﹤5%左右，对节省有限的水资源起着积极的作用。 8.占地面积小，与一般的净水构筑物相比，可节省占地50%以上，高度在4.10米左右，室内外均可安置。 9.便于扩建、改造、再用，便于搬迁或异地再用。

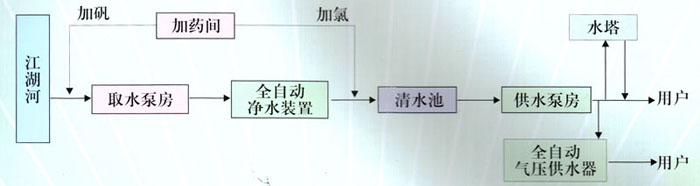

    四.工艺流程如图所示

    五、设计参数 1.适用原水浊度：≤3000mg/L； 2.适用原水温度：常温； 3.净水出水浊度：≤3mg/L； 4.沉淀区设计表面负荷：7～8M3/H•M2 5.过滤区设计滤速：8～10M/H。 6.滤池冲洗强度：14～16L 7.冲洗历时：t=4～6mim(可调)。 8.总停留时间：T总40～45mim。 9.进水压力：≈0.06MPa.

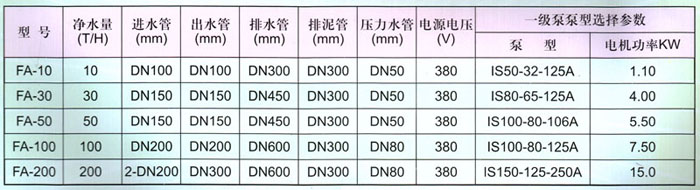

    六.选用管道.电源.泵型等参数一览表

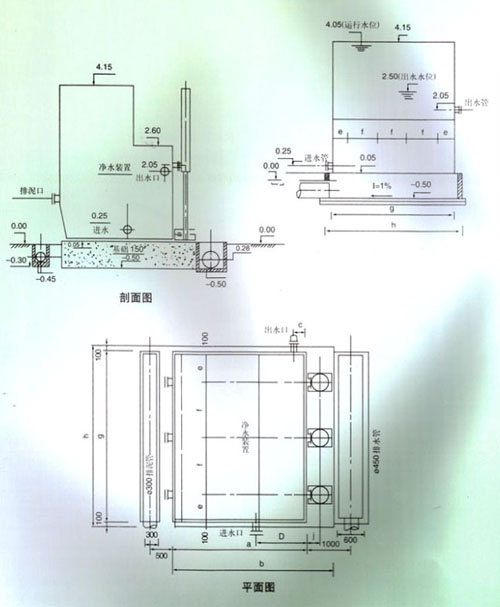

    七.外形图.基础布置图

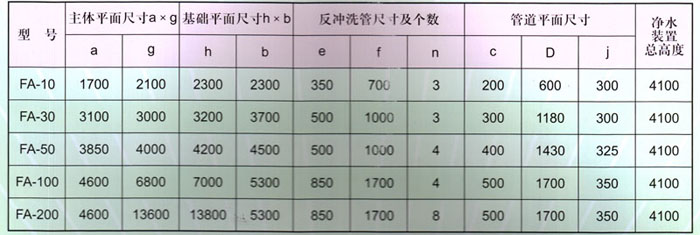

    八.各部尺寸一览表
