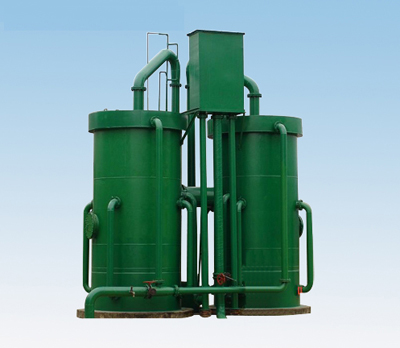

钢制重力式无阀过滤器
    一、钢制重力式无阀过滤器说明

    钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。

    目前，我厂生产的无阀过滤器有二大系列：一类是滤池为方形CBL-Ⅱ型，过滤水量有20m3/h至175m3/h；另一类滤池为圆形DLB-Ⅱ、DLB-Ⅲ型，过滤水量有20m3/h至80 m3/h、200m3/h至750m3/h。其中过滤水量为20m3/h至175 m3/h的均整体运输至现场，过滤水量为200m3/h至750m3/h的，由我厂预制成几部分，运至现场拼装而成，再经防腐后交付施工单位，装填滤料后即可调试和运行。

     CBL-Ⅱ、DLB-Ⅱ、DLB-Ⅲ型系列钢制式无阀过滤器进水、出水、冲洗及排水均不用阀门，靠水利作用自动运行，运行费用低，管理方便，安全可靠，运行自动

    不用阀门，靠水利作用自动运行，运行费用低，管理方便，安全可靠，运行自动化，设备一体化，进水箱、过滤器、反冲洗水箱组装一体，结构紧凑，用户只需按要求做设备基础和接通进出水管即可投入运行。同时，该过滤器系类产品均装有顶盖，卫生防护条件好，可以露天设置，与钢筋混凝土滤池相比自重小，采用沥青砂柔性基础。

    二、钢制重力式无阀过滤器原理和设计参数

    （一）基础原理简介

    原水由进水管送入滤池，经过滤层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池，滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。滤池反冲洗结束，进入下一周期工作，应而无需象其它过滤器那样，必须设置反冲洗水泵和反冲洗水塔。

    本系列过滤器的较大规格产品中，与国标图的钢筋混凝土重力式无阀过滤池相比，增加了每组三座系列，期终水头损失最大许可值由国际图的1.70米增加了1.50米和1.90米两档次，为净水厂设计的高程布置提供了方便选择的产品。

    （二）设计参数

    1、平均滤速：10米/时
    2、平均反冲洗强度：15升/ 米2·秒
    3、反冲洗历时：5分钟
    4、期终水头损失值：1.50米、1.70米、1.90米（三档任选）
    5、反冲洗膨胀高度：700×40％外加100mm安全高
    6、滤料层高度：700mm承托层厚度270mm
    7、进水浊度：不大于20度（用于地表水净化）
    8、出水浊度：不大于3度（用于地表水净化）

    二、工作原理
    钢制重力式无阀过滤器系列产品广泛应用于地表水净化、地下水除铁除锰、循环水旁流过滤、生产废水除悬浮杂质、有机污水经生化处理和二次沉淀池处理之后的后续过滤以及室内游泳池水的过滤，是一种理想的水处理设备。设备电配冰箱、过滤器、V型进出水水管、排水箱等组装成一体、结构紧凑。

　　原水由进水管送入滤池，经过滤层自上而下地过滤，清水即从连通管注入存水箱内贮存，水箱充满后，水通过出水管入清水池，滤层不断截留悬浮物，造成滤层阻力的逐渐增加，因而促使虹吸管内的水位不断升高。

　　当水位达到虹吸辅助管管口时，水自该管中落下，通过抽气管借以带走虹吸下降管中的空气，当真空度达到一定值时，便发生虹吸作用。这时水管中的水自下而上地通过滤层，对滤料进行反冲洗。当冲洗水箱水面下降至虹吸破坏管时，空气进入虹吸管，破坏虹吸作用。滤池反冲洗结束，进入下一周期工作，应而无需象其它过滤器那样，必须设置反冲洗水泵和反冲洗水塔。

    钢过滤器的规格与参数
