产品展示 位置:网站首页 - 产品展示 - 废气净化设备
酸雾净化塔
  • 发布日期:2012-02-05
  • 查看次数:5442 次






    中华人民共和国环境保护法规定:一切企业、事业单位的选址、设计、建设和生产,都必须充分注意防止对环境的污染和破坏。随着我国工业的飞速发展,在很多的金属制品表面处理(酸洗、电镀)过程中,都要用到盐酸(HCL)、硫酸(H2SO4)和硝酸(HNO3),从而就会产生一定浓度的酸雾气体散逸出来。这种酸雾气体在空气中的含量超过标准时,对人体健康、动植物生长及建筑都有严重的危害。故而人们愈来愈加以极大的重视。

为适合“四化”要求和环境保护废气处理的迫切需要,在中国船舶总公司第九设计研究员等有关科研设计单位的支持下,我厂成功地试制了BSJ型酸雾净化塔。
    一、特点:
    BSJ
型酸雾净化塔是一种新型的净化装置,它采用纯丙烯(pp)塑料或者玻璃钢作为主要材料。因为(1)纯pp材料具有不易老化、耐腐蚀、性能好,使用寿命长的特点。(2)玻璃钢是用多层无腊无捻玻璃布作增强,以不饱和聚脂作为基体的复合层板,是一种新型高强材料。净化器内部采用耐酸聚脂玻璃钢材料制作,外部采用耐腐蚀耐老化阻燃聚脂作成,因此具有如下特点:
    (1)玻璃钢的环境适应性好,不受冬天和夏天气候变化的限制。
    (2)具有强度高、重量轻的特点。
    (3BSJ型酸雾净化塔,是采用圆筒形式双级处理制作的结构形式,结构简单,制作方便,强度较高,占地面积小,并且便于拆装和搬运,净化效率高。采用氢氧化钠(NaOH)溶液作吸收中和液,当溶液浓度为2-6%时,净化盐酸(HCL)酸雾(初始浓度<400mg/m3)效率可达94.9%-98.5%净化硫酸(H2SO4)酸雾(初始浓度<100mg/m3)效率可达94.3%-97.5%。净化硝酸(HNO3)酸雾(初始浓度<1000mg/m3)效率可达92.7%。本净化器也可用次氯酸钠(NaCLO)溶液作吸收中和液来净化含氰废气,效率可打95.8%

二、用途:
    BSJ
型酸雾净化塔适用于仪表、电镀、冶金、化工、电子机械等工业酸雾气体的净化处理,也适用于含汞、含铅等废气净化的处理。

三、结构:
    BSJ
型净化酸雾净化塔是圆筒形制作的结构形式,采用圆筒形结构形式,不但结构简单,制作方便,而且强度较高,占地面积小。采用重叠式双级喷淋及滤料使气液接触更加充分,提高了净化效率。采用重叠式双级处理方式,用一套净化设备,一台玻璃钢离心通风机和液下泵就能完成净化和加液。所以具有结构紧凑、占地面积小,管理使用方便,造价合理等特点。

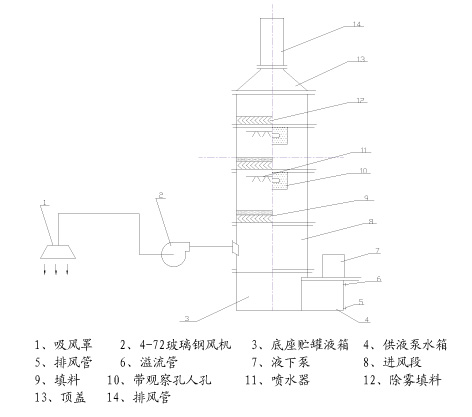

    四、工作原理
    BSJ型酸雾净化塔采用氢氧化钠溶液作为吸收中和液来净化酸雾气体,酸雾气体由离心风机压入进风段后向上流动,而喷嘴喷出的中和也由向上向下喷淋。从第二级中喷出的中和液与上升的酸雾气体进行气液业接触,吸收中和后之中和液往下淋湿第二级滤料层,使从下往上升的酸雾气体得到气液接触吸收中和,中和液再向下淋湿第一级滤料层,再一次获得气液相接触吸收中和作用。同时还增大了第一级滤料的淋湿量,从而加大了该滤料层的气液比。正因为酸雾气体是自下往上升时,与向下流动的中和液接触吸收中和,可使酸雾气体通过该滤料层后浓度急剧下降,然后再经过一排中和液和液喷淋,酸雾气体与原吸收中和后,浓度再度下降;然后再通过一个滤料层和一排中和液喷淋的接触吸收中和,使酸雾气体的浓度净化到设计的预定效果。最后通过挡液板和阻液网经贸盖而排入大气.


    五、性能和规格

型号
BSJ-1.5
BSJ-3.0
BSJ-5.0
BSJ-7.5
BSJ-10
BSJ-15
BSJ-20
BSJ-25
BSJ-30
BSJ-40
BSJ-50
处理风量
(m3/h)
1500
3000
5000
7500
10000
15000
20000
25000
30000
40000
50000
净化塔阻力
(毫米水柱)
33
33
33
33
50
55
55
55
55
60
60
吸收液NaOH浓度
(%)
2-6
2-6
2-6
2-6
2-6
2-6
2-6
2-6
2-6
2-6
2-6
喷液量
(m3/h)

3-3.75

6-7.5
8-12.5
15-18.75
20-25
30-37.5
40-50
50-62.5
60-75
80-100
100-125
气液化
2-2.5
2-2.5
2-2.5
2-2.5
2-2.5
2-2.5
2-2.5
2-2.5
2-2.5
2-2.5
2-2.5




%
进塔浓度
HCL<400mg/m3
>91
>91
>91
>91
>91
>91
>91
>91
>91
>91
>91
进塔浓度
<300mg/m3
>93
>93
>93
>93
>93
>93
>93
>93
>93
>93
>93
进塔浓度
<1000mg/m3
>90
>90
>90
>90
>90
>90
>90
>90
>90
>90
>90
外形尺寸
直径(mm)
600
800
Φ1000
Φ1300
Φ1550
?1900
?2200
?2450
?2700
?3100
?3500
高度(mm)
4300
4300
4300
4300
4300
6000
6000
6000
6000
6500
6500
玻璃钢离心通风机
供用户选用参考
型号
BF4-72No3
BF4-72No4
BF4-72No4
BF4-72No4.5
BF4-72No4.5
BF4-72No8C
BF4-72No10C
BF4-72No10C
BF4-72No16C
BF4-72No10C
BF4-72No12C
风量m3/h
1637
3566
5315
9440
15100
20000
20000
25345
30300
42100
5000
全压mm水柱
111
192
148
160
132
157
157
141
151
163
169
电动机型号
Y132S2-2
Y132S1-2
Y112M-2
Y132S-2
Y132M-4
Y100L-4
H180L-4
Y180L-4
Y200L-4
Y200L-4
Y200S-6
电动机功率
kw
1.5
5.5
5.5
7.5
7.5
7.5
22
22
30
30
45
聚三氟氯乙烯水泵供用户选用参考
型号
40FY-16
40FY-16
50FY-20
50FY-20
50FY-20
75FY-26
75FY-26
75FY-26
100FY-30
100FY-30
100FY-30
电动机功率
kw
3
3
4
4
4
7.5
7.5
7.5
11
12
12

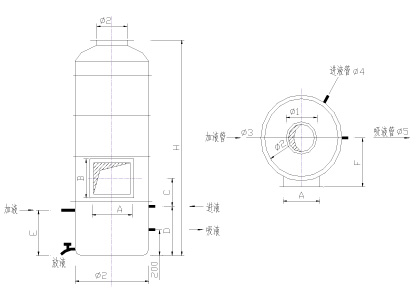

    外形及安装尺寸

型号

BSJ-1.5

BSJ-3.0

BSJ-5.0

BSJ-7.5

BSJ-10

BSJ-15

BSJ-20

BSJ-25

BSJ-30

BSJ-40

BSJ-50

φ1

250

350

400

500

600

800

900

1000

1100

1250

1400

φ2

600

800

1000

1300

1550

1900

2200

2450

2700

3100

3500

H

4100

4100

4100

4100

4100

6100

6100

6100

6100

6500

6500

A

300

400

500

700

800

900

1200

1200

1300

1500

1500

B

300

350

350

350

400

600

800

900

900

900

1000

C

370

370

370

370

370

700

700

700

700

900

900

D

380

380

380

380

380

800

800

800

800

800

800

E

350

350

50

350

350

700

700

700

700

700

700

F

400

500

600

750

875

1050

1200

1325

1425

1650

1850

φ3

25

25

25

32

32

32

40

40

50

63

63

φ4

50

80

75

75

100

100

125

140

160

180

200

φ5

75

75

100

100

125

140

160

180

200

250

250
