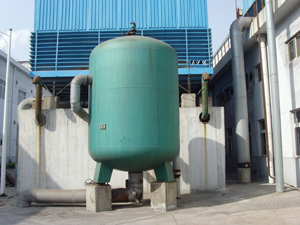

SQ型全自动机械过滤器 一、概述

SQ型全自动机械过滤器装置属无电控、无阀门、无专人管理型。体外不设反冲洗系统和水塔。当滤料上层的悬浮物升高时，过滤水流速逐渐减小，体内水位逐渐升高，达到设置高度（负压）行成虹吸，几分钟后水流将委快改变方向并连同体内高位水箱内的水同时快速从底部向上冲洗，当高位水箱内的水降到最低位时，破坏斗内进气而虹吸停止，进水便很快回到原来进水方向。本装置无后移症问题，具有较高的节水、节电、节约人工特点，能配套于自动化工程。 二、适用范围广 SQ型系列全自动过滤装置，主要用以去除水中颗粒状杂质悬浮物，固体物及能形成吸附沉淀的过滤，提供符合各种不同用途的工业用水及生活用水。 （1）用于城镇、农村、工矿企事业等场所制取自来水的净化过滤装置。 （2）用于石油、化工、冶金、电力、纺织、医药、轻工、机制等生产过程的循环水旁滤装置。 （3）用于高级宾馆、别墅、酒家、商厦等水景及游泳池的净化过程装置。 （4）用于锅炉软化水及电力工业高纯水系统的预处理装置。 （5）用于食品、工业及饮料工来的给水处理装置。 （6）用于废水处理过程的中水道，作回用及净化过滤装置。 三、技术性能先进 SQ型全自动过滤装置属非电控型过滤装置，全靠预过滤水的重力压力及机械原理实现全自动工作。 SQ型全自动过滤装置分：重力式、压力式二种。以下各设计参数均为重力式。压力式另设详图，一经采用，即另行提供。 体外不设反冲洗水泵或水塔，进水、出水、反冲洗及排污等均不需设置操作阀门及相应的电控设施，从而节省泵房土建及大量的电控仪表及器材，无需专人操作管理，运行费用低廉。 1、节约原水，产水量高，水的利用率≥97%（详见全国给排水工程标准技术委员会测试资料）。 2、不设反冲洗设施，且工作水头低（0.06MPa）所以它比国内其它过滤器节省电耗20%以上。 3、结构简单，无需任何配套设施，节省管材及土建基础，体积小室内外均可设置，无需特殊厂房要求，因而节省基建投资，辅助设施及安装费用。 4、主要零部件为国家标准件，本体材料为碳钢，工作部件均为不锈钢及铜件。 5、出水水质为0.5-10NTU之间，用户可根据需要任意调节。 6、其它技术性能详见技术性能表并参见各表。 四、SQ型技术性能表 型 号 流量m3/h 工作 压力 MPa 适用 水温 ℃ 生活污水 软化及除盐 游泳及水景化 循环冷却及中水道 工业给水 T/h 生活污水 T/h 滤前 浊度 NTU 滤后 浊度 NTU 滤前 浊度 NTU 滤后 浊度 NTU 滤前 浊度 NTU 滤后 浊度 NTU 滤前 浊度 NTU 滤后 浊度 NTU SQ-10 -1000 10-1000 7.5-700 0.1-0.3 10-50 ≤20 ≤3 ≤3.5 ≤1 ≤5 ≤1.5 ≤80 ≤10

SQ1选用参数表（H5详见基础设计参数表或另行设计）

型 号	生活给水流量 （m3/h）	工业给水流量 （m3/h）	θ	H	H1	H2	H3	H4	H5	H6	Dg1	Dg2	Dg3	Dg4	Dg5	自 重 (Kg)	运行重量 (Kg)
SQ1-10	7.5	10	1200	3900	2550	1900	200	2600		200	80	450	30	70	125	1100	3900
SQ1-15	10	15	1400	3950	2550	1900	200	2600		200	80	450	50	80	150	1400	5400
SQ1-20	15	20	1600	4000	2600	1920	230	2700		200	100	400	65	100	150	1800	7300
SQ1-25	18	25	1800	4050	2650	1920	230	2850		200	100	400	65	100	185	2600	9400
SQ1-30	22	30	2000	4100	2700	1950	230	2900		250	150	450	80	100	200	3200	11600
SQ1-50	40	50	2600	4200	2800	2000	250	2920		250	150	450	80	150	200	5300	19000
SQ1-70	50	70	3000	4300	2900	2100	300	2940		300	175	450	100	150	250	6500	24000
SQ1-100	70	100	3600	4410	3000	2200	300	2960		350	200	450	100	175	300	8900	36100

基础设计参数表

型 号	θ1	A	a	H	H1	h	b	b1	b2	b3		L	钢 筋	备 注
SQ1-10	950	500	300	600-800	200	200	220	35	150	110	10	300	4θ12
SQ1-15	1050	550	300	600-800	200	200	200	35	150	110	10	300	4θ12
SQ1-20	1200	650	350	600-800	200	250	280	40	200	140	12	300	4θ12
SQ1-25	1350	700	350	600-800	200	250	280	40	200	140	12	350	4θ12
SQ1-30	1450	850	400	600-800	250	300	300	40	220	150	12	350	4θ12
SQ1-50	1900	1000	450	800-1000	250	300	360	40	140	180	12	300	9θ12	基础须配筋
SQ1-70	2200	1100	450	800-1000	300	300	420	40	170	210	14	350	9θ14	基础须配筋
SQ1-100	2600	1400	500	800-1000	300	300	420	45	180	225	14	350	9θ14	基础须配筋

五、SQ2选用参数表      注：SQ2-100~1000T/H基础图（另设详图，一经采用，即另提供）

型 号	生活给水流量 （m3/h）	工业给水流量 （m3/h）	L1	L2	H	H1	H2	H3	Dg1	Dg2	Dg3	Dg4	Dg5	自 重 (Kg)	运行重量 (Kg)
SQ2-100	70	100	3200	3200	3900	1900	250	2600	200	100	175	450	300	9000	36500
SQ2-200	150	210	6500	3250	4000	1900	300	2650	250	100	250	450	400	17500	71000
SQ2-300	200	300	5550	5550	4100	1950	350	2700	300	125	275	450	450	26000	106000
SQ2-500	350	510	7150	7150	4300	2000	400	2800	400	125	350	450	600	38000	171000
SQ2-800	550	810	12800	6400	4400	2050	450	2900	450	150	450	450	700	61000	274000
SQ2-1000	700	1020	14300	7150	4500	2100	500	3000	500	150	450	450	800	75000	346000

六、安装维修
（1）SQ型全自动过滤装置结构简单，进、出水管及反冲排污均不需设置操作阀门，本装置运至现场就位后接通进、出水管道及排污管口就可投入运行。排污管口也可直接排入下水道。
（2）本过滤装置，安装要求垂直度偏差≤±1.0^{0
（3）进水管道上要加装压力表（0-0.6MPa）
（4）过滤装置每半年补充一次滤料，先人工停止进水，放空：打开入孔及手孔，补充滤料至设计高度，每年检修维护一次，检查时，先人工停止进水，并放空打开入孔和手孔，取出滤料，人工进入滤器，进行检修维护，先检查平衡箱工作是否灵活，锈蚀的零部件要切换，损坏的滤帽要更换，堵塞的滤帽要疏通，最后补充滤料至设计高度。}
