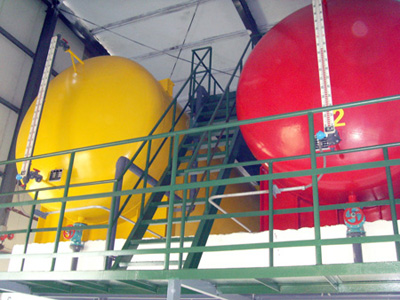

钢制酸碱贮罐

a、钢衬胶酸贮罐

型号	规格（mm） φ×L	容积（米3）	有效贮量（吨）	L1	L2	L3
CSGF-4	1220×3965	4	3.9	3265	2324	250
CSGF-5	1216×4650	5	4.9	3950	2725	250
CSGF-10	1820×4750	10	9.7	3730	2784	250
CSGF-20	2524×5050	20	19.5	3930	2960	300
CSGF-25	2524×5450	25	24.3	4330	3194	300
CSGF-30	2524×6450	30	29.2	5330	3780	300
CSGF-40	3028×6100	40	39	4772	3575	300
CSGF-50	3028×7500	50	48.8	6172	4395	300



L4	L5	L6	H1	H2	地脚螺栓 4×M	净重
130	1150	850	200	831	M20	1853
130	1150	850	200	832	M20	1847
118	1750	1450	200	1134	M20	3260
158	2400	2100	250	1538	M20	5933
158	2400	2100	250	1538	M25	6251
158	2400	2100	250	1538	M25	7010
158	2900	2600	250	1794	M25	9364
158	2900	2600	250	1794	M25	10920

b、钢防腐碱贮罐

型号	规格（mm） φ×L	容积（米3）	有效贮量（吨）	L1	L2	L3
CJGF-4	1220×3965	4	4.86	3265	2324	250
CJGF-5	1216×4650	5	6.08	3950	2725	250
CJGF-10	1820×4750	10	12.10	3730	2784	250
CJGF-20	2524×5050	20	24.3	3930	2960	300
CJGF-25	2524×5450	25	20.3	4330	3194	300
CJGF-30	2524×6450	30	36.4	5330	3780	300
CJGF-40	3028×6100	40	48.6	4772	3575	300
CJGF-50	3028×7500	50	57.2	6172	4395	300



L4	L5	L6	H1	H2	地脚螺栓 4×M	净重
130	1150	850	200	831	M20	1617
130	1150	850	200	832	M20	1593
118	1750	1450	200	1134	M20	2910
158	2400	2100	250	1538	M20	5360
158	2400	2100	250	1538	M25	5684
158	2400	2100	250	1538	M25	6430
158	2900	2600	250	1794	M25	8597
158	2900	2600	250	1794	M25	10042

注：酸液有效贮量指31%浓盐酸，充满度85%计。碱液有效贮量指40%浓度氢氧化纳，充满度85%计。

八、钢制酸碱计量箱

a、钢衬胶酸计量箱

型号	规格 φ×H	容积 米3	L1	L2	L3	L4	L5	Dg1	Dg2	Dg3	Dg4	Dg5	Dg6	净重（kg）
JSX-0.5	762×1499	0.5	225	225	225	225	461	100	25	50	25	25	25	329
JSX-1	1012×1729	1	300	300	300	300	586	100	40	80	25	40	32	499
JSX-1.5	1212×1729	1.5	350	350	350	350	686	100	40	80	25	50	50	636
JSX-2	1412×1759	2	400	400	400	400	786	100	40	80	25	50	50	759
JSX-2.5	1512×1879	2.5	450	450	450	450	836	100	40	80	25	50	50	863
JSX-3	1512×2159	3	450	450	450	450	836	100	40	80	25	50	50	933

注：1、计量箱的接口均为法兰连接，法兰标准GB2555-81、Pg1.0Mpa。
    2、计量箱带液位显示管。
    3、酸计量箱为钢衬胶，装硫酸时浓度应小于50%。

b、钢制防腐碱计量箱

型号	规格 φ×H	容积 米3	L1	L2	L3	L4	L5	Dg1	Dg2	Dg3	Dg4	Dg5	Dg6	净重（kg）
JJX-0.2	682×845	0.2	200	200	200	200	421	25	25	100	40	25	25	190
JJX-0.5	762×1415	0.5	225	225	225	225	461	25	25	100	40	25	25	310
JJX-1	1012×1600	1	300	300	300	300	586	40	25	100	50	25	25	460
JJX-1.5	1212×1695	1.5	350	350	350	350	686	40	25	100	50	25	25	570
JJX-2	1412×1675	2	400	400	400	400	786	40	25	100	50	25	25	700
JJX-3	1512×2075	3	450	450	450	450	836	40	25	100	50	25	25	850

注：1、计量箱的接口均为法兰连接，法兰标准GB2555-81、Pg1.0Mpa。
    2、计量箱带液位显示管。



介质	浓度%	温度℃	耐蚀性能
			树脂	胶衣脂
HCl NaOH	30	40	优	优
	30	70	优	优
	30	100	良	良
	40	常温	优	优
	40	100	良	优



型号	配离子交换器直径（mm）	外形尺寸（mm）			联接尺寸（mm）
		L	L1	H	Dg1	Dg2
WFP-1010	1000	268	200	160	100	50
WFP-1515	1500	410	269	160	125	50
WFP-2020	2000	435	294	160	125	50
WFP-2525	2500	550	370	160	125	50
WFP-3030	3000	600	395	160	150	50



型号	高压原水压力Mpa （兆帕）	再生溶液出口压力Mpa （兆帕）	溶液进口浓度（%）	再生溶液出口浓度（%）	进入喷射器的酸流量（t/h）	再生溶液出口流量（t/h）
WFP-1010	/	/	/	/	0.126~0.34	8
WFP-1515	/	/	/	/	0.28~0.75	17.5
WFP-2020	0.392	0.196	94	15~4	0.5~1.35	31.5
WFP-2525	/	/	/	/	0.8~2.5	50
WFP-3030	/	/	/	/	1.14~3.6	71.5

本产品采用聚四氟乙烯料加工制成。它的耐腐蚀性能和应用温度的范围较广，但鉴于四氟材料压铸设备条件的限制，本品采用了分段管牙联接的办法加工制成。



型号或名称	规格（毫米）	工作压力（Mpa）	工作温度（℃）	材质	最大外形尺寸（φ×h毫米）
ZBQ-80	φ80	0.6	50	碳钢衬胶不锈钢网	φ325×926
ZBQ-100	φ100	0.6	50	碳钢衬胶不锈钢网	φ325×966
ZBQ-125	φ125	0.6	50	碳钢衬胶不锈钢网	φ325×991
ZBQ-150	φ150	0.6	50	碳钢衬胶不锈钢网	φ325×1017
ZBQ-200	φ200	0.6	50	碳钢衬胶不锈钢网	φ426×1255
ZBQ-250	φ250	0.6	50	碳钢衬胶不锈钢网	φ426×1355
ZBQ-300	φ300	0.6	50	碳钢衬胶不锈钢网	φ426×1500

型号	规格	φ×δ	DN1	DN2	DN3	L	L1	L2	材质
ZBQ-80	φ80	φ325×6	80	80	50	926	337	262	A3衬胶、不锈钢网
ZBQ-100	φ100	φ325×6	100	100	50	966	347	262	A3衬胶、不锈钢网
ZBQ-125	φ125	φ325×6	125	125	50	991	360	262	A3衬胶、不锈钢网
ZBQ-150	φ150	φ325×6	150	150	50	1017	375	262	A3衬胶、不锈钢网
ZBQ-200	φ200	φ426×6	200	200	50	1255	491	313	A3衬胶、不锈钢网
ZBQ-250	φ250	φ426×6	250	250	50	1355	518	313	A3衬胶、不锈钢网
